انیمیشن شیرهای صنعتی ۱۲ - Plug Valve ۱۳۹۵/۳/۲۰

نام لاتین:Plug Valve

کد مطلب:PI-018

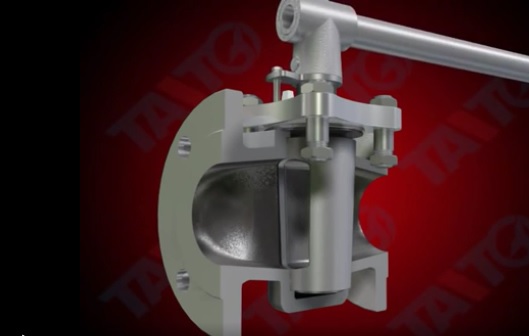

Plug Valve

A plug valve is shaped like a cylinder or cone and can be rotated inside the valve body to control flow of fluids. Plug valves have one or more hollow passageways often placed horizontally to allow ease of flow through the valve when open.

شیر سماوری پلاگ ولو چیست ؟

جرابند اين شيرها يك جسم صلـب است كه داراي يك سـوراخ كه براي عبور جريان تعبيه گرديده ميباشد. اين سوراخ با زاويه 90 درجه در جهـت طـولي مجرابند قرار ميگيـرد. در وضعــيت باز بودن شير، محل عبور جريان در شير يا ورودي و خروجي با هم در يك راستا قرار ميگيرد. در حاليكه توپي به اندازه 90 درجه نسبت به وضعيت باز تغيير وضعيت ميدهد قسمت صلب روي توپي مسير جريان را ميبندد و جريان سيال قطع ميگردد. ظرفيت اين شيرها بستگي به قطر و مساحت سطح روزنه شير دارد و هر چه قدر نسبت اين قطر به لوله نزديك باشد بازده شير به عنوان يك وسيله كنترل كننده جريان كم خواهد شد. شير سماوري در جايي كه سيال گازي است براي تنظيم جريان، دقت تنظيم دبي نسبت به شير توپي كمتر است.

شیرهای سماوری که مجرابند انها به صورت مخروطی می باشد دسته شیر(stem ) به بصورت مستقیم به به قسمت پهن مجرابند متصل می گردد و شیر پلاگ ولو معمولا فاقد گلویی (bonnet) می باشد . همچنین دسته شیر (stem) و دستگیره (handle) به صورت یک تکه و L شکل میباشد .

مشاهده و دانلود
