حفاظت کاتدیک Impressed Current

1. مقدمه‌ای بر حفاظت کاتدیک

حفاظت کاتدیک (Cathodic Protection) یکی از روش‌های شناخته شده برای جلوگیری از خوردگی در سازه‌های فلزی است که در معرض محیط‌های خورنده قرار دارند. این روش از طریق تبدیل سطح فلزی به کاتد در واکنش‌های الکتروشیمیایی عمل می‌کند. در این سیستم، جریان الکتریکی به‌طور کنترل‌شده به سطح فلز اعمال می‌شود تا از خوردگی آن جلوگیری کند.

2. انواع سیستم‌های حفاظت کاتدیک

حفاظت کاتدیک به دو نوع اصلی تقسیم می‌شود:

حفاظت کاتدیک با جریان مداوم (Impressed Current Cathodic Protection – ICCP)

حفاظت کاتدیک با استفاده از آندهای فداشونده (Sacrificial Anode Cathodic Protection – SACCP)

در سیستم‌هایی مانند ICCP، به جای استفاده از آندهای فداشونده، جریان الکتریکی از یک منبع خارجی به سازه اعمال می‌شود.

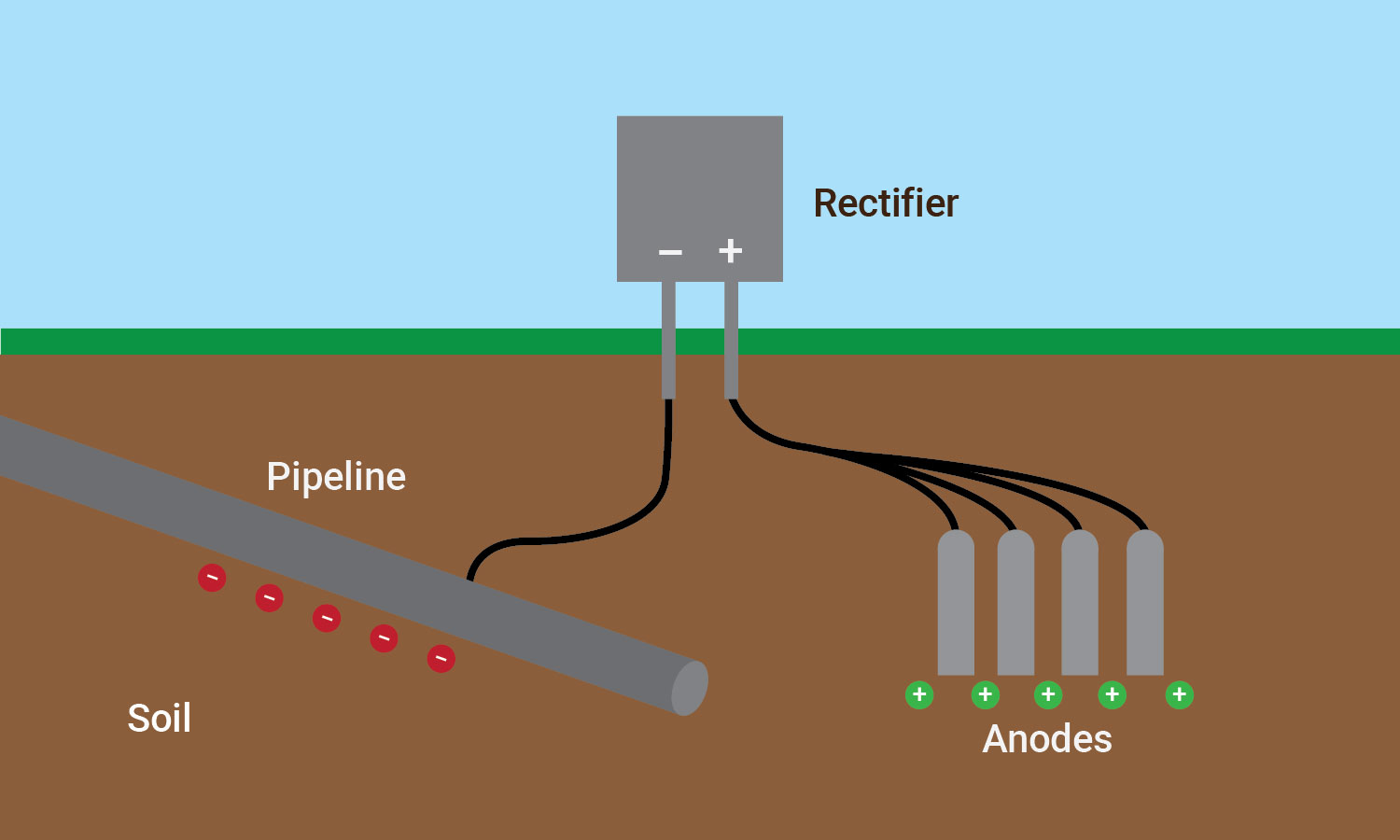

3. سیستم حفاظت کاتدیک با جریان اجباری (ICCP)

سیستم ICCP به‌گونه‌ای طراحی شده است که یک جریان ثابت از یک منبع انرژی (مانند منبع تغذیه DC) از طریق آندهای خاص به سطح سازه هدایت می‌شود. این جریان، فلز را به کاتد تبدیل می‌کند و فرآیند خوردگی را متوقف می‌سازد.

3.1. اجزای سیستم ICCP

آند (Anode): آندها معمولاً از موادی مانند تیتانیوم یا گرافیت ساخته می‌شوند که مقاومت خوبی در برابر خوردگی دارند. این آندها به ساختار فلزی متصل می‌شوند و جریان الکتریکی را به آن منتقل می‌کنند.

منبع تغذیه DC: یک منبع تغذیه DC برای ایجاد جریان لازم به سیستم متصل می‌شود. این منبع معمولاً از نوع منبع تغذیه تک‌فاز یا سه‌فاز است.

کابل‌ها و سیستم اتصال: برای انتقال جریان از منبع تغذیه به آند و از آند به سازه، کابل‌ها و اتصالات مختلفی استفاده می‌شود.

سنسورها و دستگاه‌های نظارت: سیستم‌های نظارتی برای کنترل میزان جریان و پتانسیل مورد نیاز به‌منظور اطمینان از کارکرد بهینه سیستم به‌کار می‌روند.

3.2. نحوه عملکرد سیستم ICCP

سیستم ICCP به‌طور معمول از طریق ایجاد یک پتانسیل منفی بر سطح فلز، شرایطی فراهم می‌آورد که خوردگی فلز متوقف شود. وقتی یک جریان الکتریکی از آند به فلز وارد می‌شود، واکنش‌های الکتروشیمیایی که باعث خوردگی می‌شوند، معکوس می‌گردند.

4. کاربردهای سیستم ICCP

سیستم‌های ICCP به طور گسترده در صنایع مختلف برای حفاظت از سازه‌های فلزی در محیط‌های خورنده استفاده می‌شوند. برخی از کاربردهای عمده آن عبارتند از:

خطوط لوله: به ویژه در خطوط لوله زیرزمینی و زیر آبی که در معرض خاک‌های مرطوب و آب‌های شور هستند.

سازه‌های دریایی: سازه‌هایی مانند سکوهای نفتی، کشتی‌ها و دکل‌های دریایی که در معرض آب‌های شور و خوردگی شدید هستند.

مخازن و تانک‌ها: برای جلوگیری از خوردگی در مخازن زیرزمینی یا مخازن مواد شیمیایی.

سازه‌های بتنی مسلح: برای جلوگیری از خوردگی میلگردهای فولادی در سازه‌های بتنی مسلح در معرض شرایط خورنده.

5. مزایا و معایب سیستم ICCP

5.1. مزایا

کارایی بالا در محیط‌های شدید خورنده:** سیستم ICCP برای محیط‌هایی مانند آب‌های شور و خاک‌های دارای رطوبت بالا بسیار مؤثر است.

عمر طولانی‌تر سازه‌ها:** با جلوگیری از خوردگی، عمر مفید سازه‌های فلزی به‌طور چشمگیری افزایش می‌یابد.

قابلیت کنترل دقیق: سیستم‌های ICCP به راحتی قابل تنظیم و کنترل هستند تا جریان الکتریکی متناسب با شرایط محیطی تنظیم شود.

5.2. معایب

هزینه اولیه بالا: نصب و راه‌اندازی سیستم ICCP ممکن است هزینه بالایی داشته باشد.

نیاز به نگهداری مداوم: برای عملکرد بهینه، این سیستم‌ها نیاز به نگهداری و نظارت مداوم دارند.

محدودیت در برخی محیط‌ها: سیستم‌های ICCP در برخی محیط‌ها ممکن است نتایج مطلوبی نداشته باشند.

6. نگهداری و ارزیابی سیستم ICCP

برای اطمینان از عملکرد مناسب سیستم ICCP، نیاز به ارزیابی منظم و نگهداری آن است. برخی از فعالیت‌های ضروری شامل:

اندازه‌گیری پتانسیل: بررسی پتانسیل سطح سازه به‌منظور اطمینان از تأمین جریان کافی.

بررسی وضعیت آندها: آندها باید به‌طور منظم بررسی شوند تا از فرسودگی و آسیب‌دیدگی آن‌ها جلوگیری شود.

کنترل عملکرد منبع تغذیه: منبع تغذیه باید در وضعیت مطلوب کار کند و جریان به‌طور صحیح توزیع شود.

8. حفاظت کاتدیک در سازه‌های دریایی

سازه‌های دریایی شامل انواع مختلفی از تأسیسات و تجهیزات می‌شوند که همگی در معرض خوردگی ناشی از محیط‌های دریایی هستند. آب‌های شور، رطوبت، و نمک‌های موجود در هوا می‌توانند به سرعت باعث خرابی و تخریب فلزات و سازه‌ها شوند. برای مقابله با این مشکل، استفاده از حفاظت کاتدیک (به ویژه با جریان اجباری) در این نوع سازه‌ها ضروری است.

8.1. چالش‌های خوردگی در سازه‌های دریایی

آب‌های شور: دریاها و اقیانوس‌ها به دلیل وجود کلریدها و نمک‌ها به شدت خورنده هستند و این موضوع می‌تواند به سازه‌ها آسیب‌های جدی وارد کند.

شرایط فیزیکی و شیمیایی پیچیده: امواج، جریان‌های آبی و تغییرات دما می‌توانند شرایط نامساعدی برای سازه‌ها ایجاد کنند.

ارتباط مداوم با آب و هوا:** سازه‌های دریایی به طور دائم با آب تماس دارند که این شرایط، خوردگی را تسریع می‌کند.

8.2. کاربرد سیستم ICCP در سازه‌های دریایی

سیستم‌های ICCP برای محافظت از انواع سازه‌های دریایی شامل سکوهای نفتی، دکل‌های استخراج، کشتی‌ها، و سازه‌های بندری بسیار مناسب هستند. این سیستم‌ها می‌توانند به‌طور مؤثر از خوردگی در سطح‌های فلزی سازه‌ها جلوگیری کنند.

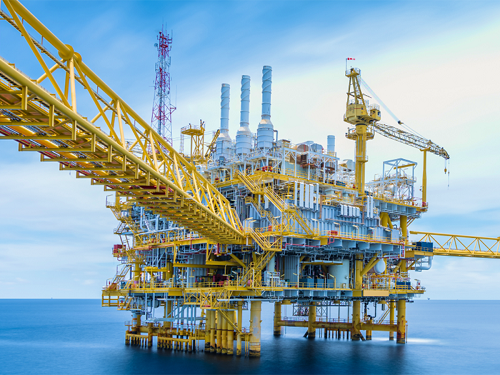

سکوهای نفتی و گاز: سازه‌های فلزی عظیمی که در عمق دریا نصب می‌شوند، به دلیل تماس دائم با آب شور در معرض خوردگی شدید هستند. برای حفاظت از این سازه‌ها، از سیستم‌های ICCP استفاده می‌شود تا از خسارات ناشی از خوردگی جلوگیری شود.

کشتی‌ها و شناورها: شناورهای نفتی، کشتی‌های تجاری و سایر انواع کشتی‌ها به‌دلیل حرکت مداوم در آب و برخورد با محیط‌های خورنده، نیاز به حفاظت کاتدیک دارند. استفاده از سیستم ICCP در این کشتی‌ها می‌تواند موجب طول عمر بیشتر بدنه کشتی و کاهش هزینه‌های تعمیراتی گردد.

دکل‌های برق و ارتباطات دریایی: دکل‌های فلزی که برای انتقال برق یا ارتباطات در محیط‌های دریایی استفاده می‌شوند نیز در معرض خوردگی شدید هستند. حفاظت کاتدیک با جریان اجباری می‌تواند آسیب‌های ناشی از خوردگی را کاهش دهد و عمر این سازه‌ها را افزایش دهد.

8.3. مزایای استفاده از ICCP در سازه‌های دریایی

افزایش عمر مفید سازه: با جلوگیری از خوردگی، عمر مفید سازه‌ها به‌طور قابل توجهی افزایش می‌یابد و نیاز به تعمیرات مکرر کاهش می‌یابد.

کاهش هزینه‌های تعمیراتی: جلوگیری از خوردگی در ابتدا می‌تواند از بروز آسیب‌های جدی و هزینه‌های بالای تعمیراتی جلوگیری کند.

پایداری در شرایط سخت: سیستم‌های ICCP در شرایط دریایی بسیار مقاوم هستند و می‌توانند به‌طور مؤثر از سازه‌ها در برابر آسیب‌های ناشی از خوردگی محافظت کنند.

9. حفاظت کاتدیک در صنعت نفت و گاز

حفاظت کاتدیک سازه های دریایی

صنعت نفت و گاز، به‌ویژه در قسمت‌های استخراج و انتقال، به دلیل شرایط خاص و محیط‌های خورنده، به سیستم‌های حفاظت کاتدیک نیاز دارد. این صنعت شامل تجهیزات و سازه‌هایی است که در تماس با محیط‌های خورنده مانند خاک‌های شور، آب‌های زیرزمینی و حتی آب‌های سطحی قرار دارند. این سازه‌ها نیازمند سیستم‌های حفاظتی برای جلوگیری از خوردگی هستند.

9.1. چالش‌های خوردگی در صنعت نفت و گاز

محیط‌های خورنده: خطوط لوله نفت و گاز که از زیر زمین یا در دریا عبور می‌کنند، در معرض خاک‌های مرطوب یا آب‌های شور قرار دارند که سریعاً باعث خوردگی می‌شوند.

خوردگی ناشی از مواد شیمیایی: در فرآیندهای تولید و انتقال نفت و گاز، مواد شیمیایی مختلفی مانند سولفیدها، دی‌اکسید کربن، و آب‌های دارای سولفات ممکن است به سرعت موجب خوردگی در فلزات شوند.

شرایط سخت کار: در بسیاری از نقاط، دمای بالا و فشار زیاد باعث می‌شود که سازه‌ها در معرض آسیب‌دیدگی بیشتر قرار گیرند.

9.2. کاربرد سیستم ICCP در صنعت نفت و گاز

در این صنعت، از سیستم‌های ICCP برای حفاظت از اجزای مختلف مانند خطوط لوله، مخازن، دکل‌های نفتی، و تجهیزات دیگر استفاده می‌شود:

خطوط لوله زیرزمینی و زیر آبی:** خطوط لوله نفت و گاز که در محیط‌های مختلفی از جمله خاک‌های مرطوب یا آب‌های شور دفن شده‌اند، به شدت در معرض خوردگی هستند. سیستم ICCP برای این خطوط بسیار مؤثر است، چرا که می‌تواند جریان الکتریکی کنترل‌شده‌ای را به سازه‌ها منتقل کند و خوردگی را متوقف نماید.

مخازن و تانک‌های ذخیره‌سازی:** مخازن ذخیره‌سازی که در فرآیندهای نفتی و گازی استفاده می‌شوند، در معرض مواد شیمیایی خورنده و شرایط محیطی سخت قرار دارند. این مخازن می‌توانند با استفاده از سیستم ICCP از خوردگی محافظت شوند.

سازه‌های ساحلی و دکل‌ها:** دکل‌ها و سکوهای نفتی که برای استخراج و فرآوری نفت و گاز در دریا قرار دارند، به شدت در معرض آب‌های شور و املاح قرار دارند. این دکل‌ها می‌توانند از خوردگی با سیستم‌های ICCP محافظت شوند.

9.3. مزایای استفاده از ICCP در صنعت نفت و گاز

پیشگیری از هزینه‌های بالای تعمیرات:** با جلوگیری از خوردگی و آسیب به سازه‌ها، نیاز به تعمیرات و تعویض قطعات کاهش می‌یابد.

افزایش ایمنی: خوردگی می‌تواند باعث شکست سازه‌ها و بروز حوادث جدی شود. سیستم‌های ICCP ایمنی بیشتر برای این تجهیزات فراهم می‌کنند.

کاهش توقف‌های تولیدی: به دلیل حفاظت بیشتر، تجهیزات و سازه‌ها به‌طور مداوم در وضعیت عملیاتی باقی می‌مانند و تولید بدون وقفه ادامه می‌یابد.

طول عمر بیشتر سازه‌ها: سازه‌هایی که در برابر خوردگی محافظت می‌شوند، عمر طولانی‌تری دارند، که این موضوع به‌ویژه در پروژه‌های طولانی‌مدت نفت و گاز اهمیت دارد.

10. نتیجه‌گیری

حفاظت کاتدیک با جریان اجباری یکی از مؤثرترین روش‌ها برای جلوگیری از خوردگی سازه‌های فلزی است. این سیستم با استفاده از جریان الکتریکی ثابت، خوردگی را متوقف کرده و عمر مفید سازه‌ها را افزایش می‌دهد. هرچند هزینه اولیه نصب و نگهداری این سیستم نسبت به سایر روش‌ها ممکن است بالاتر باشد، اما مزایای آن در محیط‌های خورنده آن را به یک انتخاب مناسب تبدیل می‌کند.

در مجموع، استفاده از سیستم‌های حفاظت کاتدیک با جریان اجباری (ICCP) در سازه‌های دریایی و نفت و گاز به عنوان یک راهکار مؤثر برای جلوگیری از خوردگی شناخته می‌شود. این سیستم‌ها نه تنها از خسارات ناشی از خوردگی جلوگیری می‌کنند، بلکه عمر سازه‌ها را افزایش داده و هزینه‌های تعمیراتی و نگهداری را کاهش می‌دهند. در محیط‌های شدیداً خورنده مانند دریا و زمین‌های مرطوب، حفاظت کاتدیک با جریان اجباری به عنوان یکی از روش‌های اصلی حفاظت از زیرساخت‌های صنعتی به شمار می‌رود.
